Localisation : Saint-Alban
Type d’installation : Pompe à chaleur air-eau chauffage seul
Matériel : Atlantic Fujitsu 8 kW
Émetteur : Radiateurs existants
Remplacement : Chaudière gaz
Les propriétaires de cette maison à Saint-Alban souhaitaient remplacer leur ancienne chaudière gaz par une solution de chauffage plus économique et écologique. Leurs contraintes et attentes étaient les suivantes :
Remplacement d’une chaudière gaz vieillissante : la chaudière en place consommait de plus en plus et les factures de gaz devenaient difficilement supportables avec la hausse des prix de l’énergie.
Conservation des radiateurs existants : la maison dispose d’un réseau de radiateurs en bon état que les propriétaires souhaitaient absolument conserver pour éviter des travaux lourds et coûteux de remplacement du système de diffusion.
Chauffage uniquement : l’eau chaude sanitaire était déjà produite par un système séparé (chauffe-eau électrique ou ballon thermodynamique existant), le besoin concernait donc uniquement le chauffage de la maison.
Installation discrète en extérieur : le groupe extérieur devait être positionné de manière discrète, idéalement en contrebas du terrain pour minimiser l’impact visuel et sonore.
Fiabilité et économies d’énergie : recherche d’une marque reconnue (Atlantic) garantissant fiabilité et performances énergétiques optimales pour diviser les factures de chauffage.
Pilotage moderne et connecté : souhait d’un thermostat connecté permettant le pilotage à distance et la programmation horaire pour optimiser les consommations.
Si vous vous reconnaissez dans ces besoins (remplacer une chaudière gaz, conserver les radiateurs, chauffage seul, économies maximales), cette réalisation illustre parfaitement le type d’installation que nous pouvons proposer.
Ce chantier à Saint-Alban illustre un remplacement classique de chaudière gaz par une pompe à chaleur air-eau Atlantic de 8 kW en configuration chauffage seul. Cette solution est idéale pour les maisons disposant déjà d’un système de production d’eau chaude sanitaire indépendant.
Le choix s’est porté sur une pompe à chaleur Atlantic équipée d’un compresseur Fujitsu, alliance entre l’expertise française d’Atlantic en solutions thermiques et la technologie japonaise reconnue de Fujitsu pour les compresseurs hautes performances.
La puissance de 8 kW est parfaitement dimensionnée pour cette maison saint-albanaise d’environ 120 m². Le système se compose de deux éléments :
Cette configuration chauffage seul (sans production d’eau chaude sanitaire) simplifie l’installation et réduit l’investissement initial tout en conservant un système de production d’ECS déjà existant et fonctionnel.

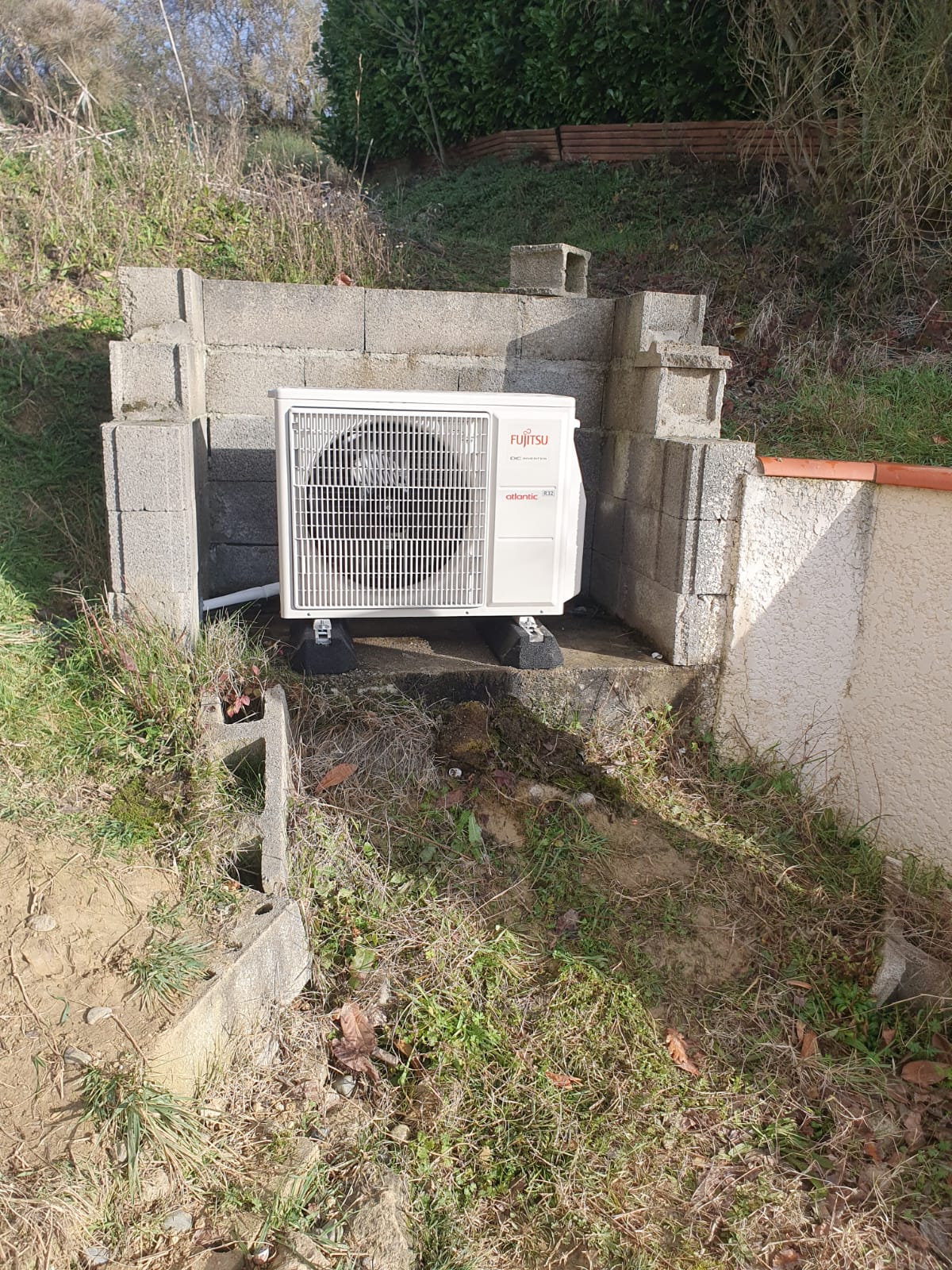

Le groupe extérieur Atlantic Fujitsu a été installé en contrebas du terrain sur une plateforme maçonnée spécialement réalisée pour l’occasion. Cette position en contrebas présente plusieurs avantages décisifs :
Discrétion visuelle : le groupe est invisible depuis la maison et depuis la rue, préservant l’esthétique de la propriété. Seul un muret de parpaings bas marque l’emplacement, intégré naturellement dans le terrain en pente.
Discrétion sonore : l’éloignement et le dénivelé atténuent naturellement le bruit du compresseur, déjà faible sur les groupes récents (environ 48-52 dB à 1 mètre). Les propriétaires et les voisins ne perçoivent aucune nuisance sonore.
Protection naturelle : la position en contrebas protège le groupe des vents dominants et limite l’exposition directe aux intempéries, prolongeant la durée de vie de l’installation.
Évacuation optimale des condensats : l’eau produite par le groupe en mode dégivrage s’évacue naturellement par gravité sans risque de stagnation.
Le groupe est posé sur plots anti-vibrations absorbant les micro-vibrations du compresseur. Les liaisons frigorifiques remontent depuis le groupe extérieur jusqu’au module hydraulique intérieur via un passage en sous-sol, distance d’environ 15 mètres restant dans les limites optimales pour l’efficacité du système.

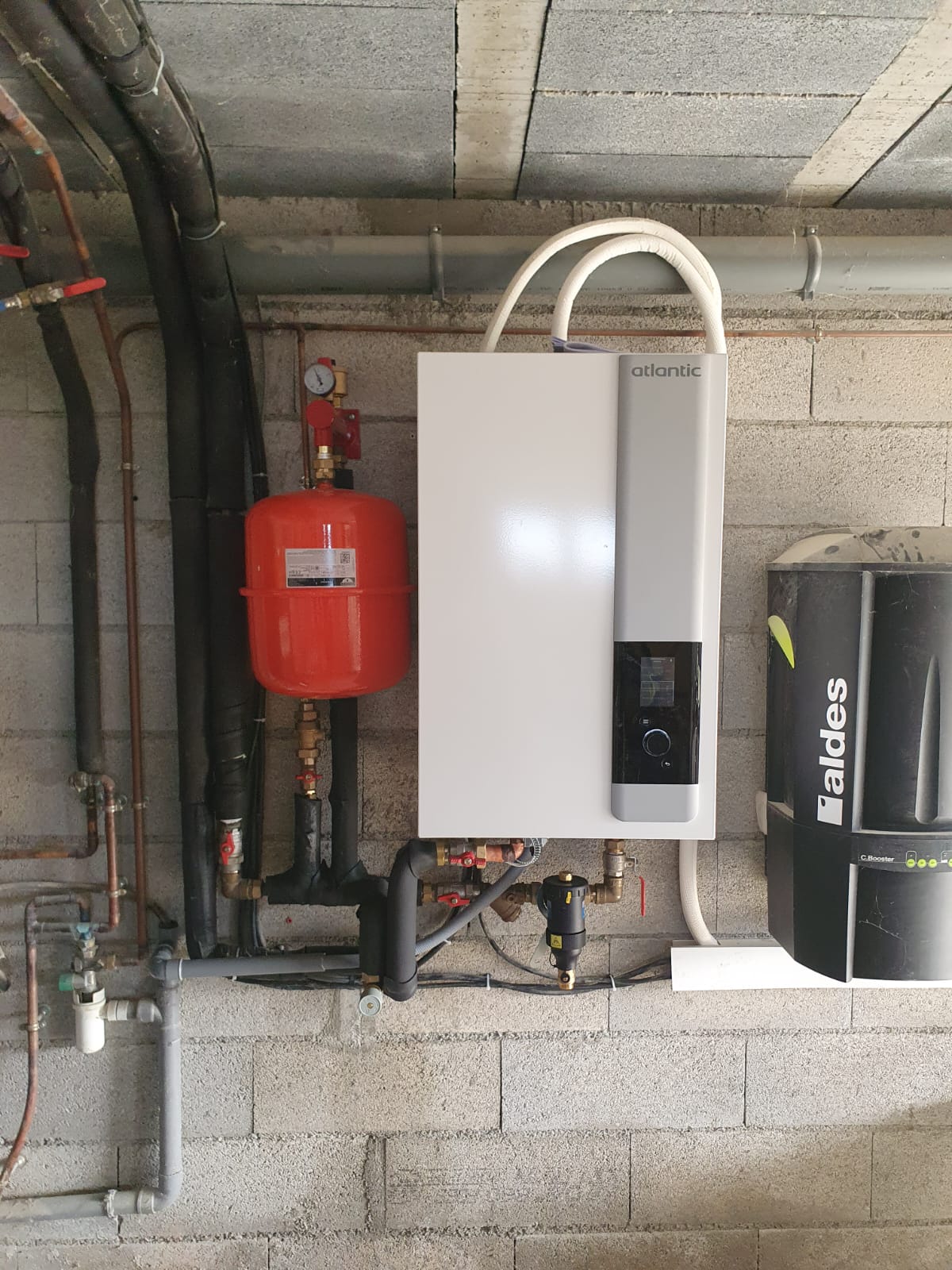

Le module hydraulique Atlantic blanc compact a été installé au mur du sous-sol technique, remplaçant l’ancienne chaudière gaz. Les photos montrent une installation soignée avec tous les composants visibles :
Vase d’expansion rouge de 18 litres positionné à gauche du module, compensant les variations de volume de l’eau dans le circuit de chauffage selon les variations de température. Ce vase est essentiel pour maintenir une pression stable du système.
Tuyauteries hydrauliques parfaitement organisées : départ et retour chauffage vers les radiateurs, raccordements laiton garantissant l’étanchéité, robinets d’isolement permettant la maintenance future sans vidange complète du circuit.
Module compact Atlantic intégrant circulateur, échangeur thermique, électronique de régulation, et toute l’hydraulique nécessaire dans un seul boîtier. L’interface de commande en façade permet le pilotage local et l’accès aux paramètres.
À droite du module, un ballon tampon Aldes (visible sur la photo) assure l’optimisation du fonctionnement de la pompe à chaleur en stockant l’eau chaude et en limitant les cycles marche/arrêt du compresseur, prolongeant ainsi sa durée de vie.
La pompe à chaleur Atlantic a été raccordée au réseau de radiateurs existant via les tuyauteries cuivre et acier visibles au plafond du sous-sol. Cette configuration conserve intégralement le système de diffusion en place, évitant des travaux lourds dans les pièces de vie.
Les radiateurs, dimensionnés à l’origine pour une chaudière gaz haute température, fonctionnent parfaitement avec la pompe à chaleur en régime basse température (45-55°C). La régulation Atlantic ajuste automatiquement la température de l’eau envoyée dans les radiateurs selon la température extérieure (loi d’eau) pour optimiser confort et consommations.
Le système peut légèrement monter en température lors des grands froids (jusqu’à 60°C) grâce à l’appoint électrique intégré, garantissant le confort même durant les -5/-7°C hivernaux ponctuels de la région toulousaine.

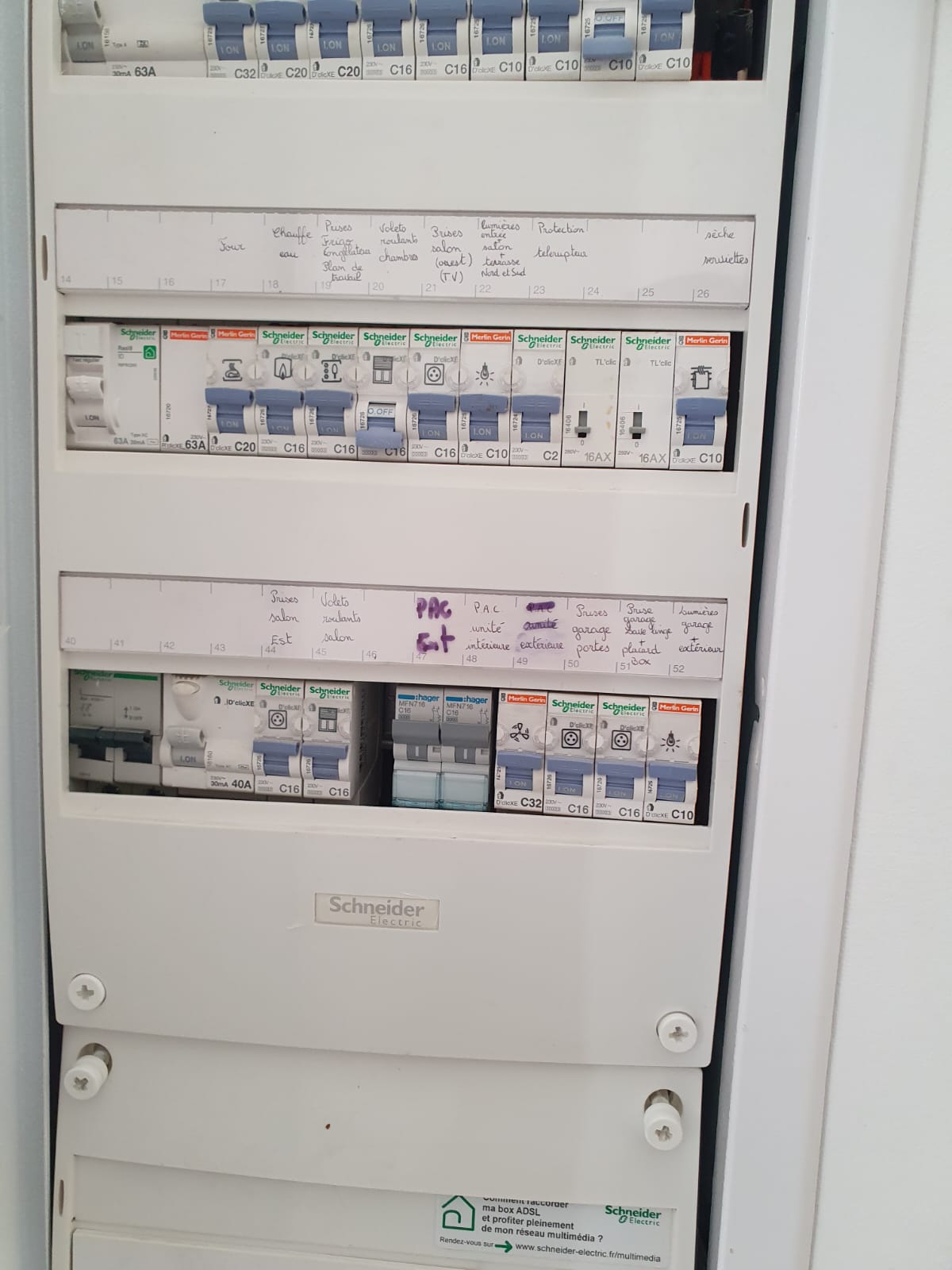

L’installation électrique a été entièrement mise aux normes avec un tableau électrique Schneider Electric visible sur les photos. Ce tableau triphasé organisé et clairement repéré comprend l’ensemble des circuits de la maison.
La pompe à chaleur dispose de son circuit dédié protégé : disjoncteur différentiel 30mA, disjoncteur divisionnaire adapté à la puissance (généralement C20 ou C32 pour une PAC de 8 kW), et contacteur heures creuses optionnel pour optimiser les consommations si l’abonnement EDF le permet.
Le repérage manuscrit sur le tableau indique clairement « PAC G-T » (Pompe à Chaleur Garage-Technique) facilitant les interventions futures. Le câblage est réalisé en fils rigides sous gaines, conforme aux normes NF C 15-100.

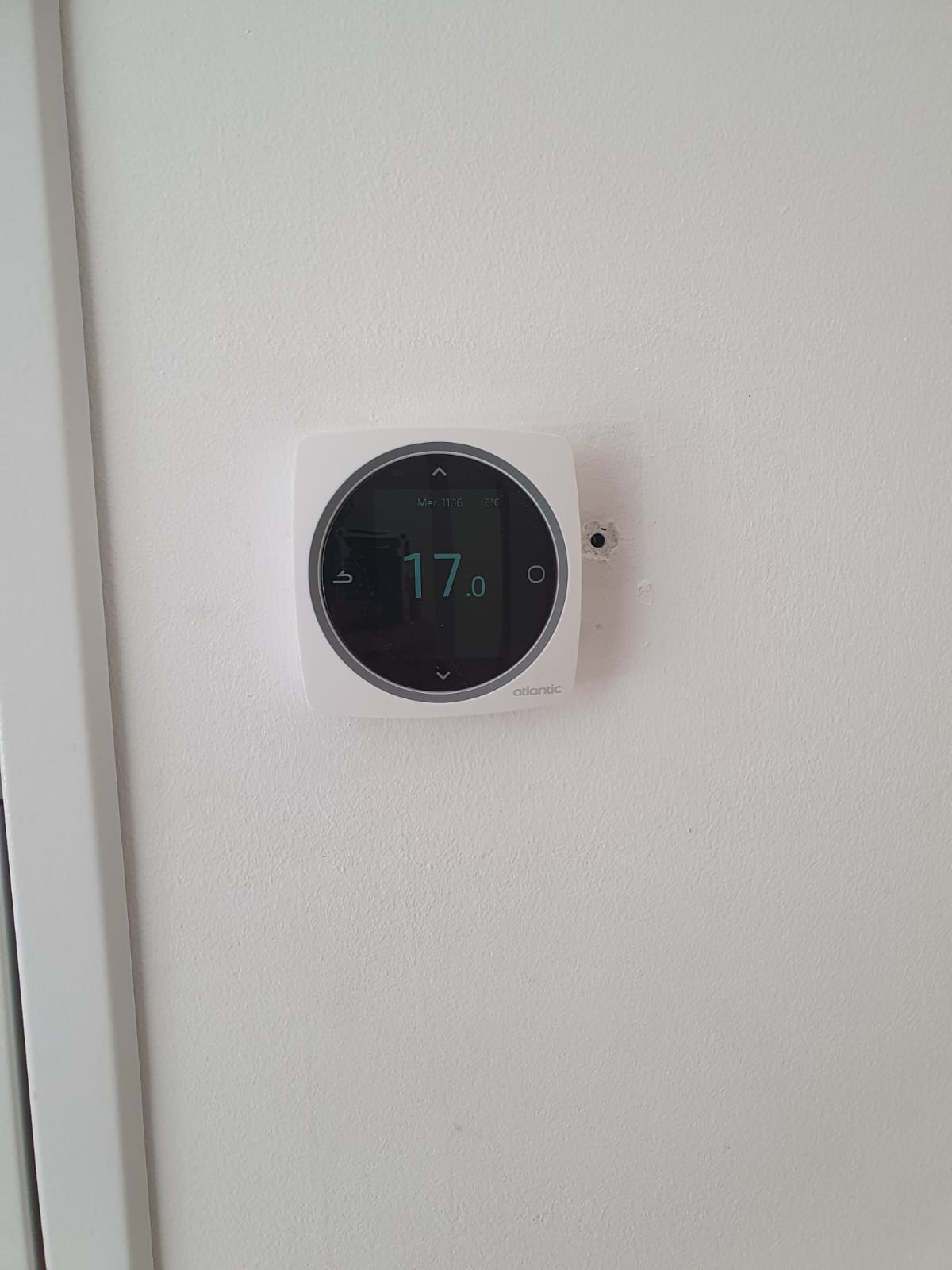

Un thermostat digital Atlantic moderne a été installé dans les pièces de vie. Le modèle visible sur les photos affiche la température en temps réel (17,0°C) avec un écran tactile noir élégant. Ce thermostat offre plusieurs fonctionnalités avancées :
Pilotage intuitif : ajustement de la température de consigne par simple toucher, affichage clair de la température réelle et de la consigne.
Programmation horaire : possibilité de définir des plages de température différentes selon les moments de la journée (confort le matin et soir, réduit la journée et la nuit).
Connectivité : selon le modèle, pilotage à distance via smartphone permettant d’ajuster la température avant de rentrer chez soi ou de baisser le chauffage en cas d’absence prolongée.
Optimisation automatique : le thermostat apprend les habitudes du foyer et anticipe les montées en température pour atteindre la consigne au moment voulu.
Cette installation offre aux propriétaires saint-albanais des avantages considérables :
Économies d’énergie de 60 à 65% : la pompe à chaleur Atlantic avec un COP moyen de 3 à 3,5 divise les factures de chauffage par 3 comparé à l’ancienne chaudière gaz. Économies annuelles estimées entre 1 000 et 1 300 €.
Confort maintenu : les radiateurs existants assurent la même diffusion de chaleur qu’auparavant, sans travaux dans les pièces de vie ni période d’adaptation.
Installation discrète : le groupe extérieur invisible et inaudible préserve l’esthétique et la tranquillité de la propriété.
Fiabilité Atlantic : marque française reconnue avec garantie constructeur, réseau SAV national, et disponibilité des pièces détachées garantie 10 ans.
Transition énergétique : abandon du gaz fossile au profit d’une énergie électrique renouvelable, réduisant l’empreinte carbone du logement.
Valorisation immobilière : amélioration du DPE (Diagnostic de Performance Énergétique) augmentant la valeur de la propriété.
Les aides financières (MaPrimeRénov’ + CEE) ont permis de réduire l’investissement initial de 6 000 à 8 000 €, rendant le projet rapidement rentable avec un amortissement en 5 à 7 ans.
