Localisation : Plaisance-du-Touch
Type d’installation : Pompe à chaleur air-eau avec production eau chaude sanitaire
Matériel : Mitsubishi Electric Ecodan Zubadan 8 kW (PUZ-SWM80VAA + ERST20F-VM6E)
Émetteur : Plancher chauffant hydraulique
Remplacement : Chaudière gaz
Les propriétaires de cette maison à Plaisance-du-Touch recherchaient une solution pour remplacer leur ancienne chaudière gaz vieillissante. Leurs contraintes et attentes étaient les suivantes :
Remplacement d’une chaudière gaz : la chaudière en place, âgée d’une quinzaine d’années, consommait de plus en plus et nécessitait des entretiens fréquents. Les factures de gaz augmentaient chaque année, rendant le système de moins en moins économique.
Conservation du plancher chauffant existant : la maison dispose d’un plancher chauffant hydraulique installé dans toutes les pièces de vie. Les propriétaires souhaitaient absolument conserver ce système de diffusion confortable plutôt que de tout refaire, ce qui aurait nécessité des travaux lourds.
Chauffage et eau chaude sanitaire : besoin d’une solution complète assurant à la fois le chauffage de la maison (environ 120 m²) et la production d’eau chaude sanitaire pour toute la famille.
Performances par grand froid : les propriétaires voulaient une pompe à chaleur capable de maintenir un confort optimal même durant les quelques jours de grand froid hivernal à Plaisance-du-Touch (températures descendant ponctuellement à -5/-7°C).
Économies d’énergie substantielles : l’objectif principal était de diviser les factures énergétiques par 3 à 4 tout en améliorant le confort thermique.
Installation propre en maison habitée : raccordement au réseau de chauffage existant avec interruption minimale du chauffage, et intervention soignée dans la buanderie où se trouvait l’ancienne chaudière.
Si vous vous reconnaissez dans ces besoins (remplacer une chaudière gaz, conserver un plancher chauffant, solution performante même par grand froid, économies maximales), cette réalisation illustre parfaitement le type d’installation que nous pouvons proposer.
Ce chantier à Plaisance-du-Touch illustre un remplacement classique mais technique de chaudière gaz par une pompe à chaleur air-eau Mitsubishi Ecodan Zubadan 8 kW. Cette configuration est idéale pour les maisons pavillonnaires plaisançaises équipées de planchers chauffants ou de radiateurs basse température.
Le choix s’est porté sur la gamme Zubadan de Mitsubishi Electric, référence absolue pour les pompes à chaleur air-eau performantes par grand froid. Le modèle installé (référence PUZ-SWM80VAA visible sur les plaques techniques) offre une puissance de 8 kW parfaitement dimensionnée pour cette maison de 120 m² avec plancher chauffant.
La technologie Zubadan se distingue par sa capacité à maintenir 100% de sa puissance de chauffe jusqu’à -15°C extérieur, là où les PAC classiques perdent 30 à 50% de leur capacité dès -5°C. Ce n’est pas un argument marketing mais une réalité technique : le compresseur Zubadan utilise un cycle thermodynamique optimisé permettant de capter efficacement les calories même par températures négatives.
Le système installé comprend :

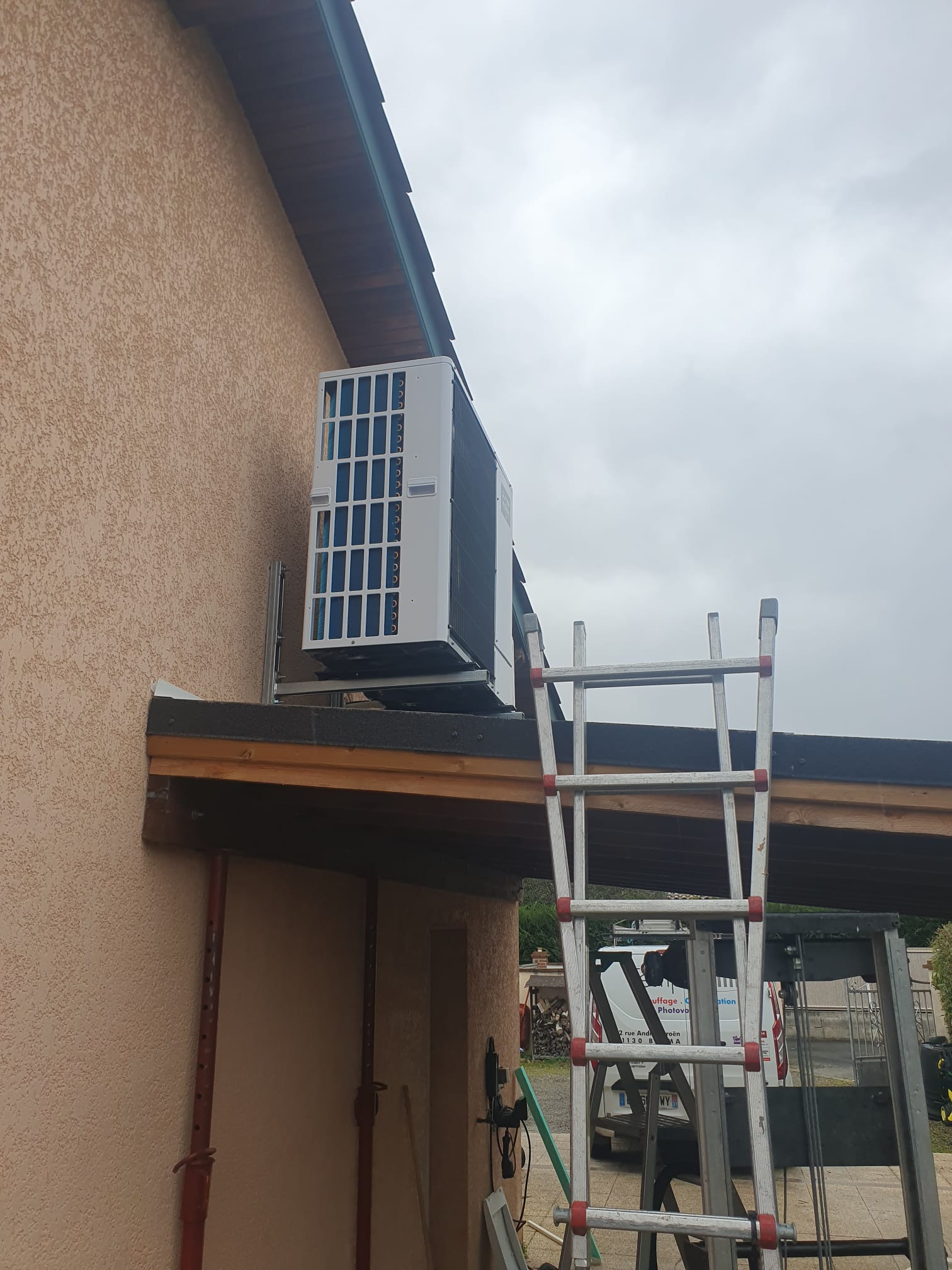

Le groupe extérieur Mitsubishi a été installé sur console murale métallique fixée en façade de la maison, solution adaptée lorsque l’espace au sol est limité ou que l’on souhaite préserver le jardin. La console galvanisée supportant le groupe est fixée solidement dans le mur via des chevilles chimiques, garantissant stabilité et absence de vibrations.
Cette installation murale présente plusieurs avantages : gain d’espace au sol, protection contre les projections d’eau depuis le sol, circulation d’air optimale autour de l’appareil, et accès facilité pour la maintenance. Le groupe est positionné à environ 1,5 mètre de hauteur, assurant un dégivrage efficace en hiver (l’eau de condensats s’évacue librement sans risque de gel au sol).
Les liaisons frigorifiques traversent le mur via un fourreau étanche et rejoignent le module hydraulique intérieur dans la buanderie. La distance entre les deux unités reste courte (environ 8 mètres), limitant les pertes de charge et maximisant l’efficacité du système.

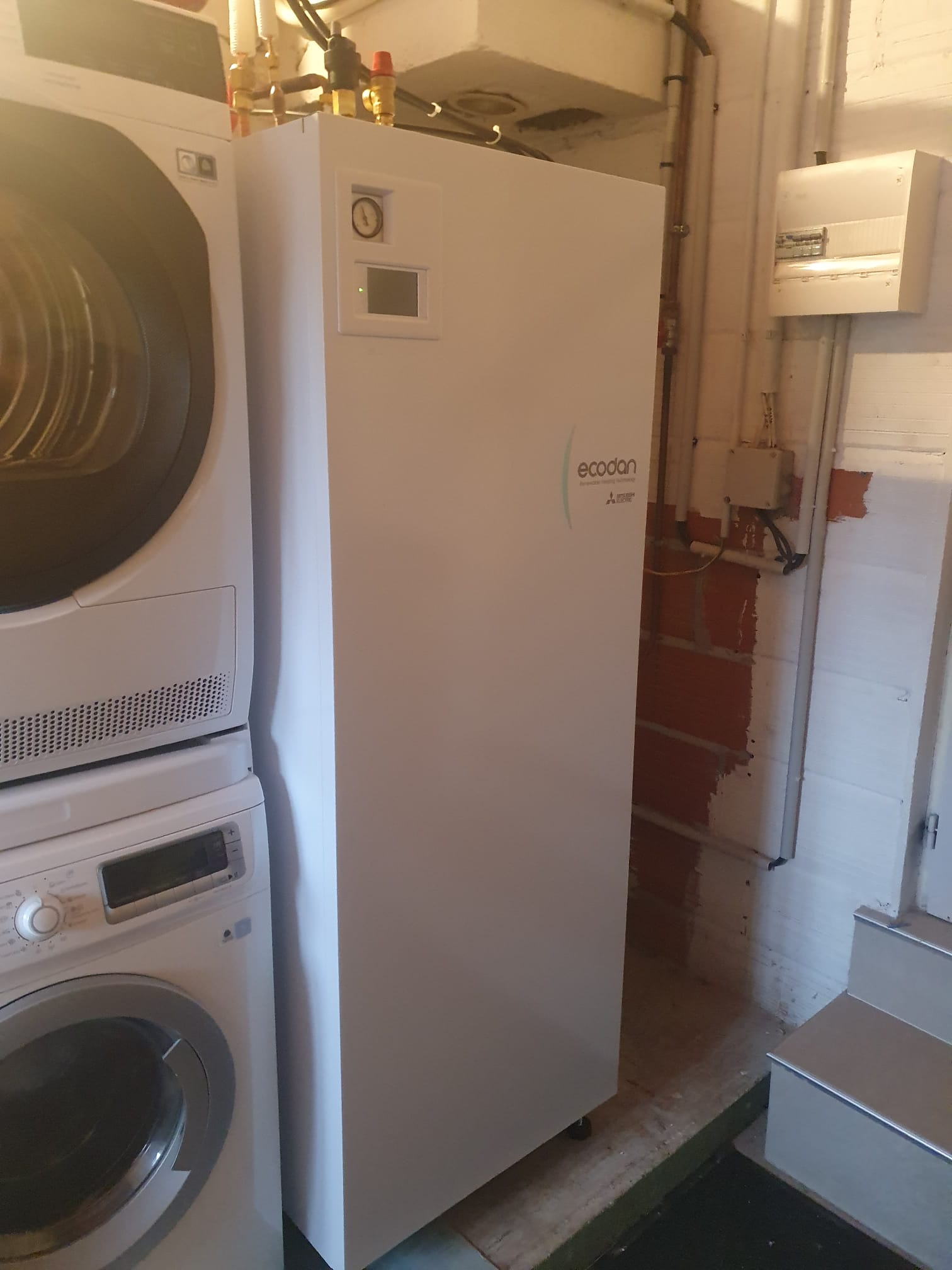

Le module hydraulique Mitsubishi ERST20F-VM6E occupe l’emplacement de l’ancienne chaudière gaz dans la buanderie. Ce module compact blanc intègre tous les composants nécessaires au fonctionnement de la pompe à chaleur : circulateur, vase d’expansion (visible sur les photos, vase rouge de 20 litres), vannes hydrauliques, échangeur thermique, et électronique de régulation.
L’installation hydraulique visible sur les photos montre un travail soigné : tuyauteries cuivre parfaitement alignées, vase d’expansion rouge positionné en hauteur pour une purge optimale de l’air, robinets à boisseau sphère permettant l’isolement du module pour maintenance future, et raccordements laiton garantissant l’étanchéité parfaite du système.
Le ballon d’eau chaude sanitaire de 200 litres est intégré au module. La pompe à chaleur chauffe l’eau du ballon en priorité selon la programmation définie, assurant toujours une disponibilité d’eau chaude pour les usages domestiques. Capacité de 200 litres adaptée pour une famille de 4 personnes avec consommations normales.
Le module hydraulique Mitsubishi a été raccordé au réseau de plancher chauffant existant via les départs/retours cuivre visibles sur les photos. Le plancher chauffant, système basse température fonctionnant entre 30 et 40°C, est parfaitement compatible avec la pompe à chaleur air-eau qui excelle justement sur ces régimes de température.
La régulation Mitsubishi gère automatiquement la température de l’eau envoyée dans le plancher selon la température extérieure (loi d’eau) et la température intérieure souhaitée. Par exemple, lorsqu’il fait 5°C dehors, le système envoie de l’eau à 35°C dans le plancher. Quand il fait -3°C, l’eau monte à 40°C. Cette modulation continue optimise le confort et les consommations.

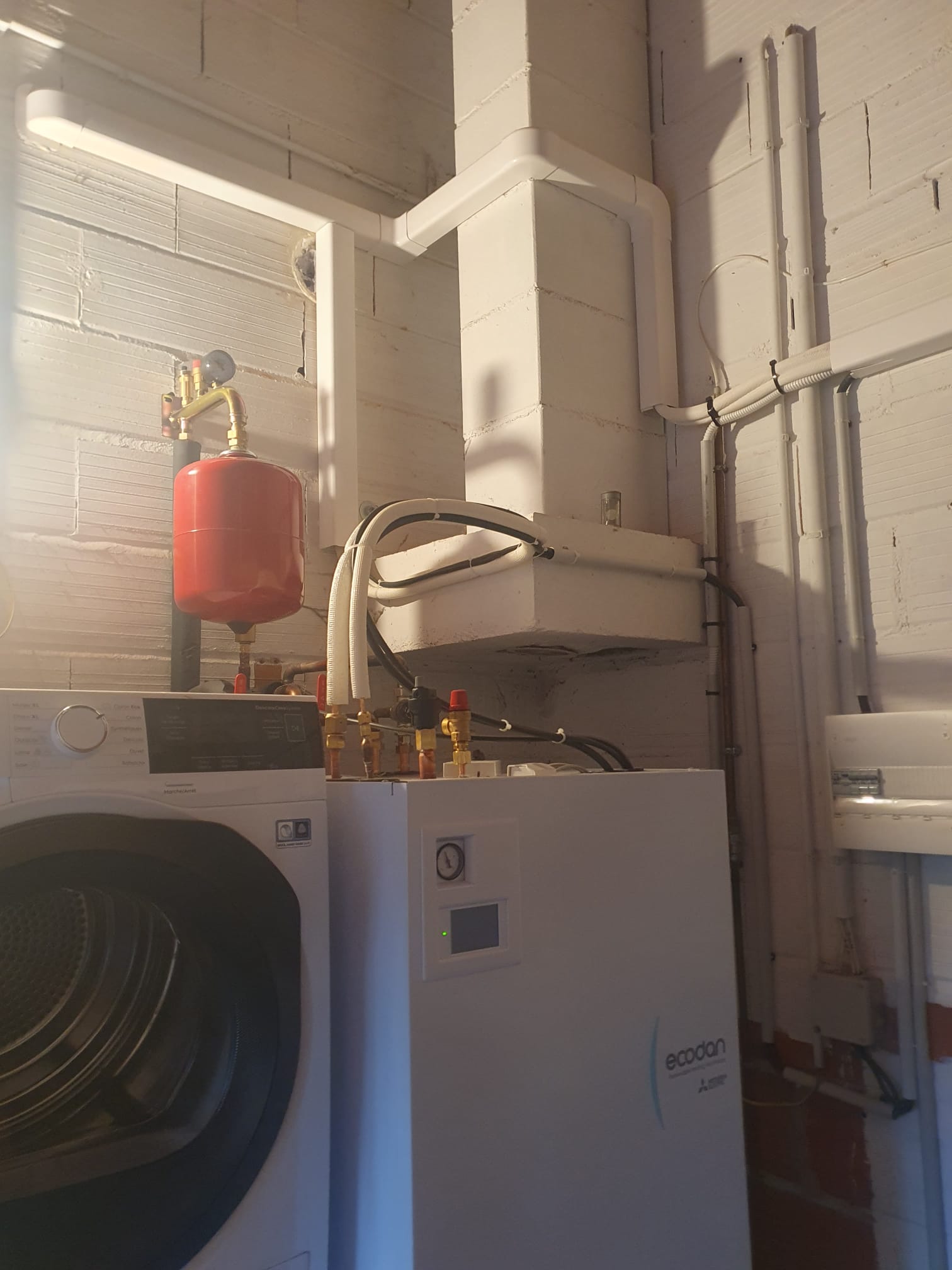

Le vase d’expansion rouge de 20 litres visible sur l’installation compense les variations de volume de l’eau dans le circuit de chauffage dues aux changements de température, garantissant une pression stable du système.

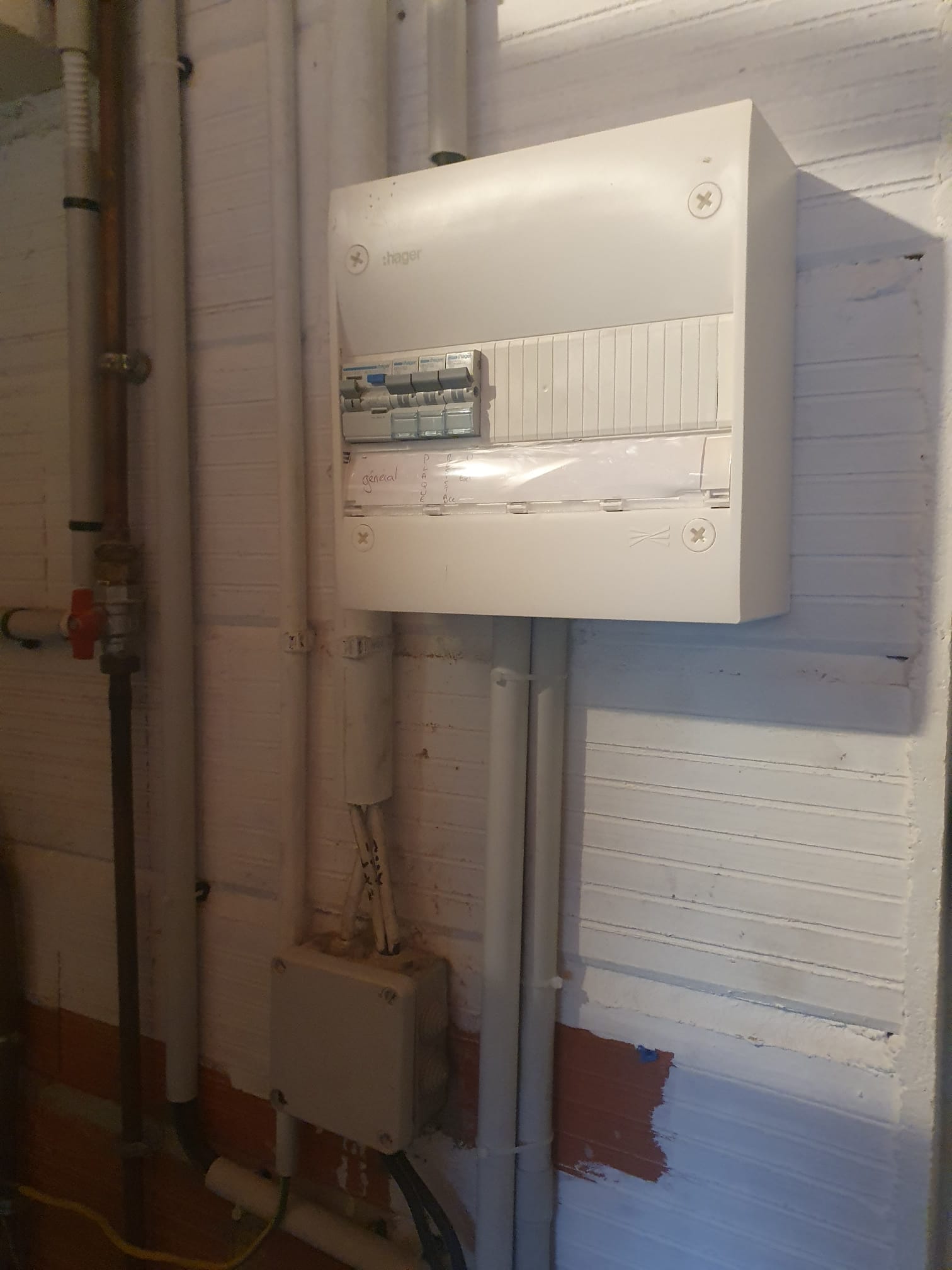

L’installation électrique a été mise aux normes avec un tableau électrique Hager neuf visible sur les photos, dédié à la pompe à chaleur. Ce tableau comprend les protections réglementaires : disjoncteur différentiel 30mA, disjoncteurs divisionnaires pour le module intérieur et le groupe extérieur, et contacteur heures creuses pour optimiser les consommations.
Le câblage entre le tableau et les équipements est réalisé en fils rigides sous gaines, conforme aux normes NF C 15-100. La section des câbles (généralement 3×2,5mm² pour le module intérieur et 3x4mm² pour le groupe extérieur de 8 kW) est dimensionnée pour éviter toute chute de tension.
L’interface Wi-Fi Mitsubishi MAC-597IF-E (visible sur une photo) permet le pilotage complet de la pompe à chaleur depuis un smartphone via l’application MELCloud. Les propriétaires peuvent ajuster la température de consigne, consulter les consommations, programmer des plages horaires, activer le mode absence, et recevoir des alertes en cas de dysfonctionnement.
Cette connectivité apporte un confort d’usage considérable : possibilité d’augmenter la température avant de rentrer chez soi, de baisser le chauffage si l’on s’absente plusieurs jours, ou de vérifier que tout fonctionne normalement même en vacances.

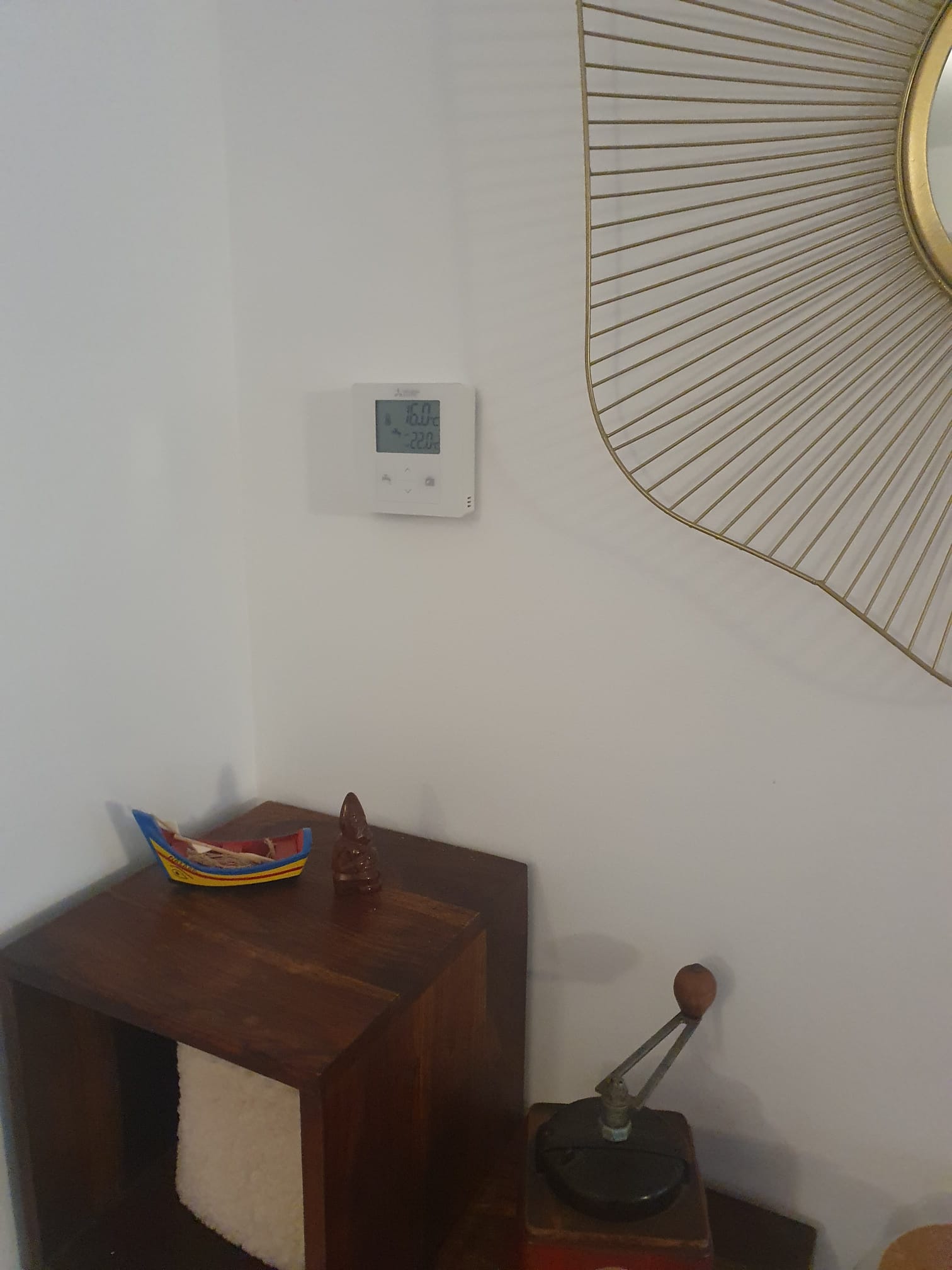

Un thermostat Airzone visible sur une photo en chambre permet un pilotage local de la température. Ce thermostat mural affiche la température en temps réel (23,3°C sur la photo) et permet d’ajuster la consigne pièce par pièce si l’installation intègre une régulation multi-zones via des vannes motorisées sur le collecteur de plancher chauffant.
Cette installation offre aux propriétaires plaisançais des avantages considérables :
Économies d’énergie de 60 à 70% : la pompe à chaleur Zubadan avec un COP moyen de 3,5 à 4 divise les factures énergétiques par 3 à 4 comparé à l’ancienne chaudière gaz. Économies annuelles estimées entre 1 200 et 1 500 €.
Confort optimal toute l’année : le plancher chauffant piloté par la PAC assure une chaleur douce et homogène dans toutes les pièces, sans variation de température grâce à la régulation Inverter Mitsubishi.
Performances garanties par grand froid : la technologie Zubadan maintient le confort même durant les -5/-7°C hivernaux toulousains, sans basculement sur résistance électrique d’appoint (contrairement aux PAC standard).
Eau chaude sanitaire économique : production d’ECS via la PAC divisant par 3 les coûts comparé à un chauffe-eau électrique classique.
Pilotage intelligent : contrôle total via smartphone, programmation fine, suivi des consommations.
Transition énergétique : abandon définitif des énergies fossiles (gaz) au profit d’une solution électrique renouvelable et décarbonée.
Les aides financières (MaPrimeRénov’ + CEE) ont permis de réduire l’investissement initial de 7 000 à 9 000 €, rendant le projet rapidement rentable avec un amortissement en 5 à 7 ans.
